创建工程

信息

本篇将从新建工程开始，带大家掌握 Keil 的基本操作

1️⃣ 在 CubeMX 软件中选择 ACCESS TO MCU SELECTOR

2️⃣ 选择单片机型号 STM32F103C8T6

3️⃣ 首先配置下载方式为 Serial Wire

提示

每个新工程都需要配置下载方式，否则会导致下载接口关闭，了解原因🔗

4️⃣ 配置工程

提示

工程名、存放路径均「不能包含中文」

5️⃣ 生成代码

点击 OPEN Project 即可在 Keil 中打开工程

6️⃣ 找到 main.c 代码文件

从 Application/User/Core 下找到我们需要编辑的代码文件

Keil 配置

提示

Keil 工程需要先进行一定配置，才能正常编译、下载

1️⃣ 打开魔法棒配置

2️⃣ 配置编译器版本为 ARMCC V6

3️⃣ 先编译，再下载

4️⃣ 看到此提示，说明下载成功

提示

为什么下载成功了没反应？ Keil 无法自动复位，需要手动按下复位键或者根据下文配置自动复位。

Keil 自动复位设置

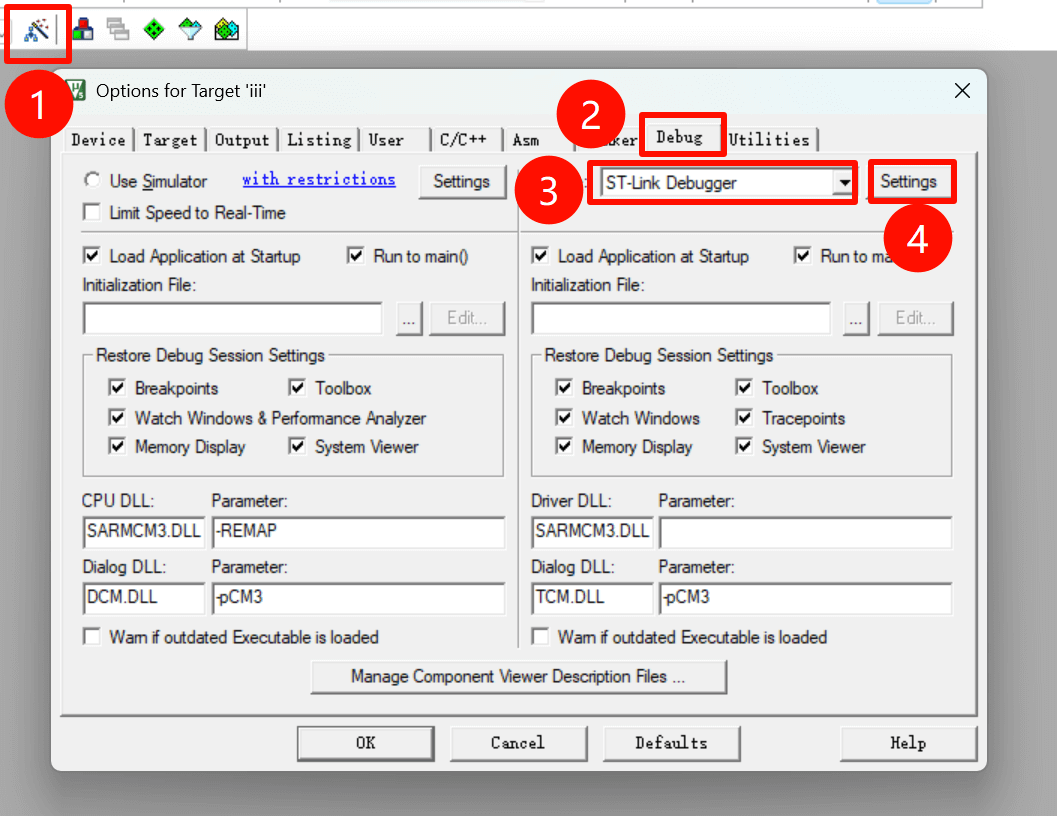

1️⃣ 点击魔法棒，打开 Debug 选项卡，选择 ST-Link Debugger，点击 Settings

2️⃣ 点击 Flash Download 选项卡，勾选 Reset and Run

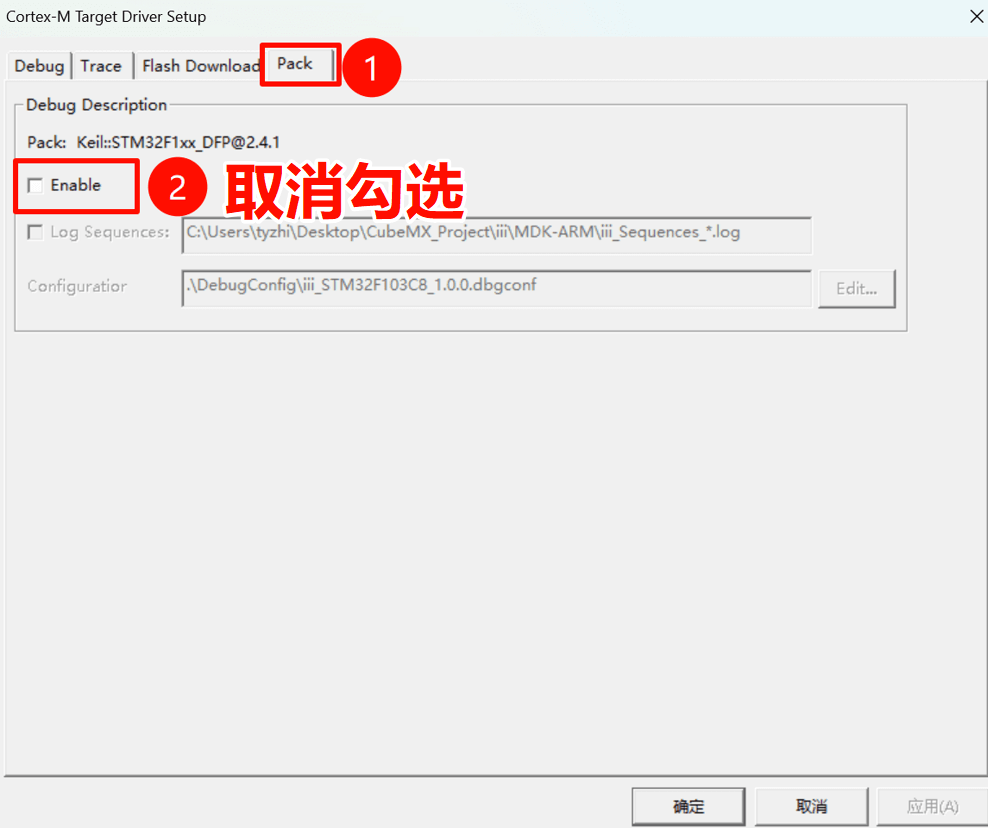

3️⃣ 点击 Pack 选项卡，取消勾选 Enable，点击确定即可

4️⃣ 重新下载程序，即可实现自动复位运行
